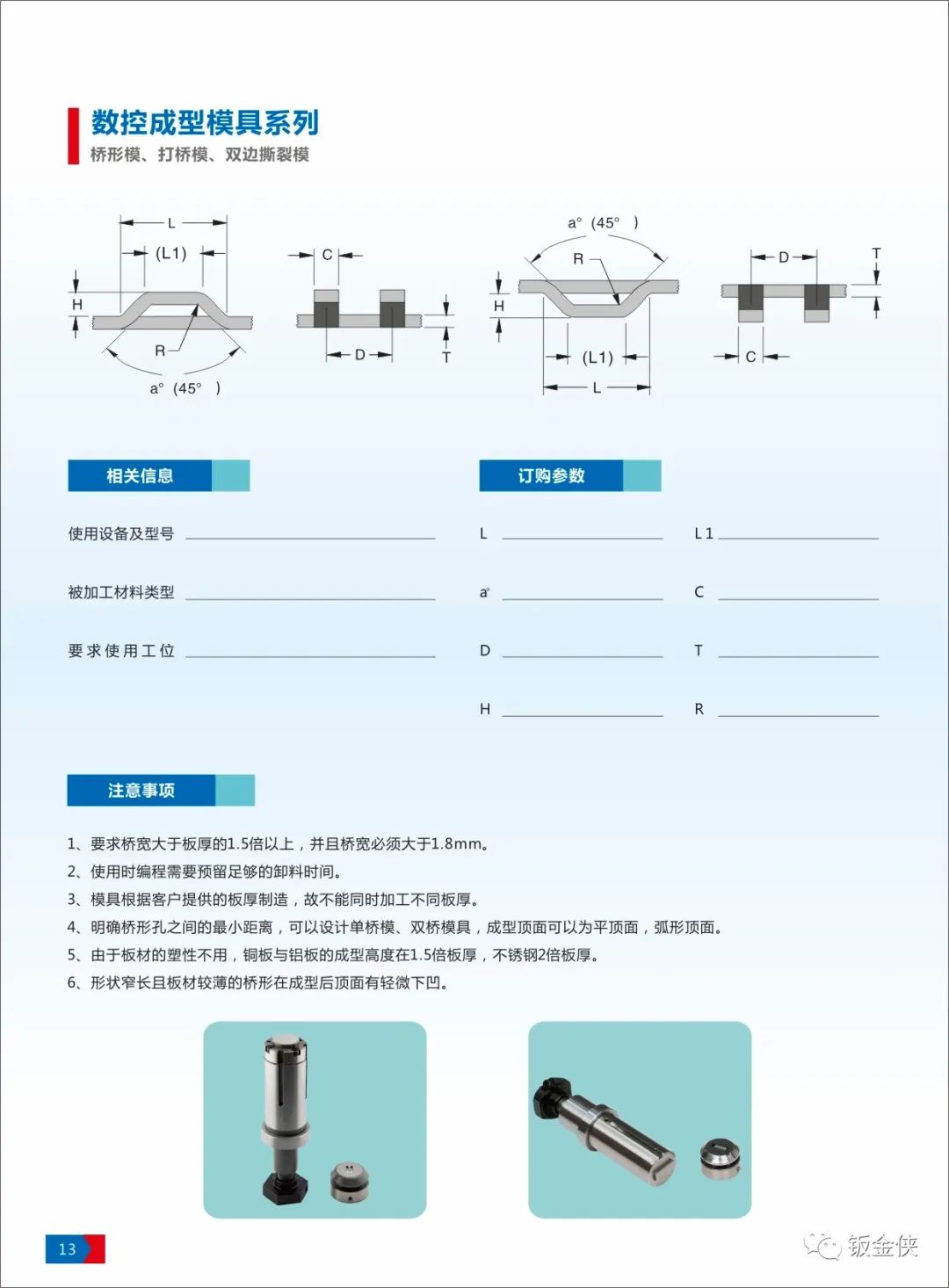

INFORMATION NEEDED

• Machine model

• Material thickness and type

• Dimensional drawing or electronic

file for relief

• Top, side and end views

• Form-up or form-down

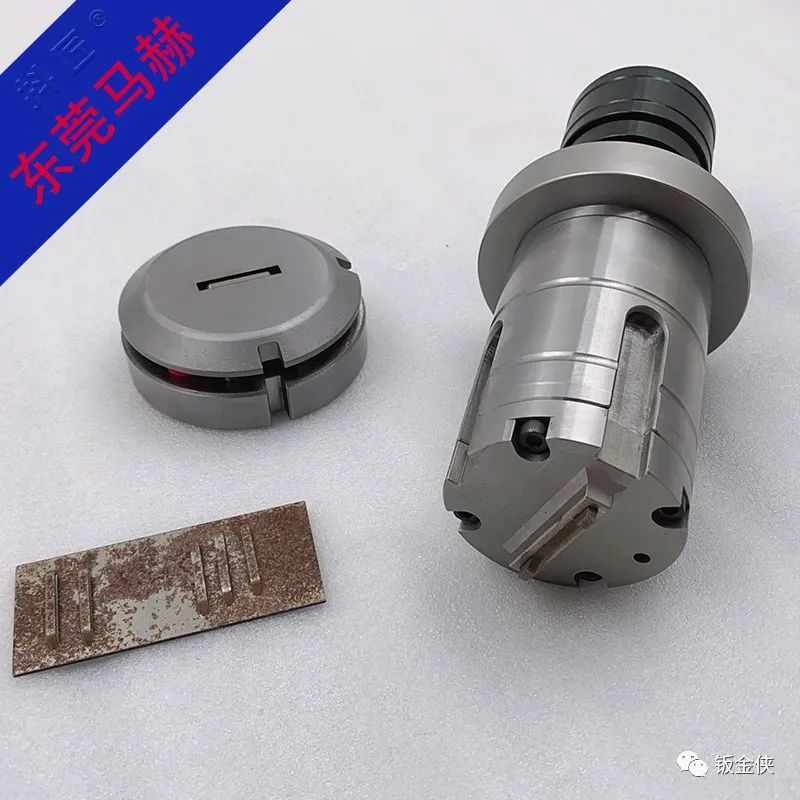

1，橋型模具要求橋面寬度大于板材厚度1,5倍。H≥1.5T ,特殊情況請洽東莞馬赫模具工程師

2，模具預(yù)留足夠的卸料時間

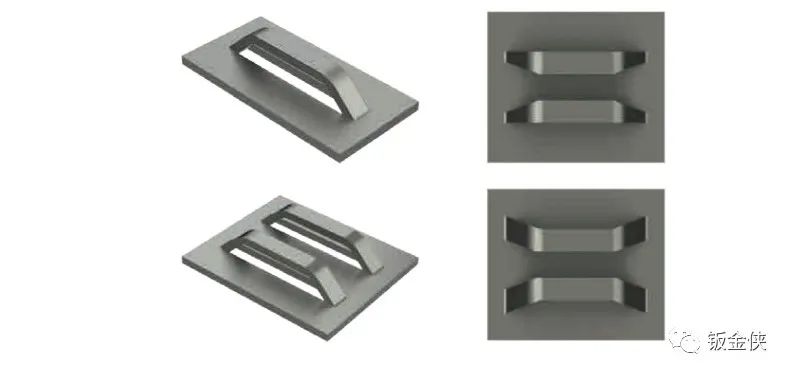

3，在已知橋型孔距之間的距離時, 可選單橋模具 雙橋.橋面形狀可選擇 平頂式樣或弧型式樣

4，單一橋型模具針對單一板材厚度的模具，不建議用戶一套模具配合多種板厚（* 此項行為可能帶來模具損壞）

TIPS: 形狀窄（寬度窄）+長度長+板材較薄時候容易在橋型成型后頂面有輕微的下凹。
