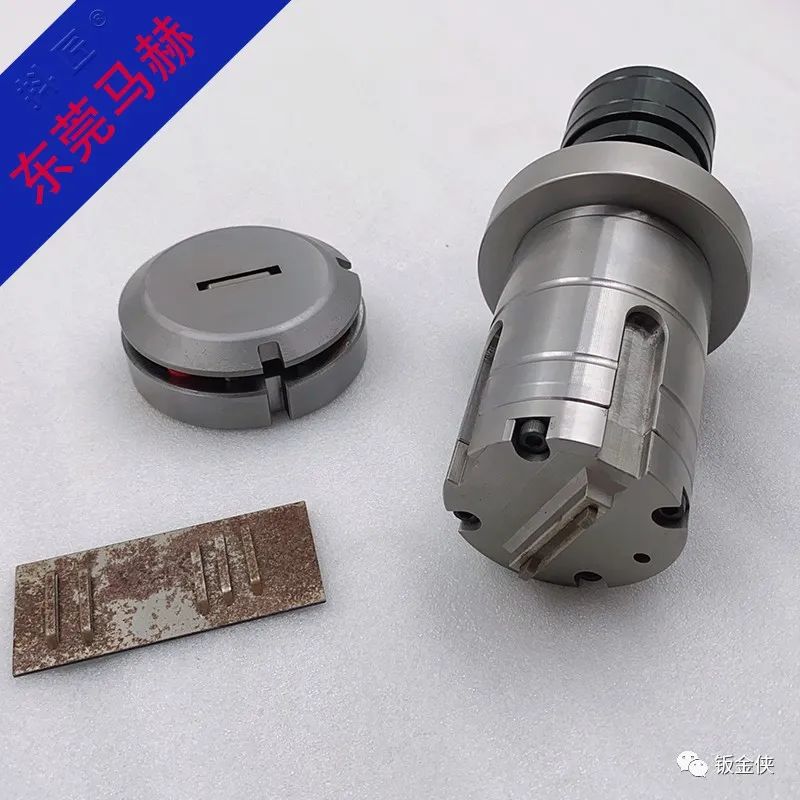

馬赫常見標準數控沖床模具-橋型模具Bridge

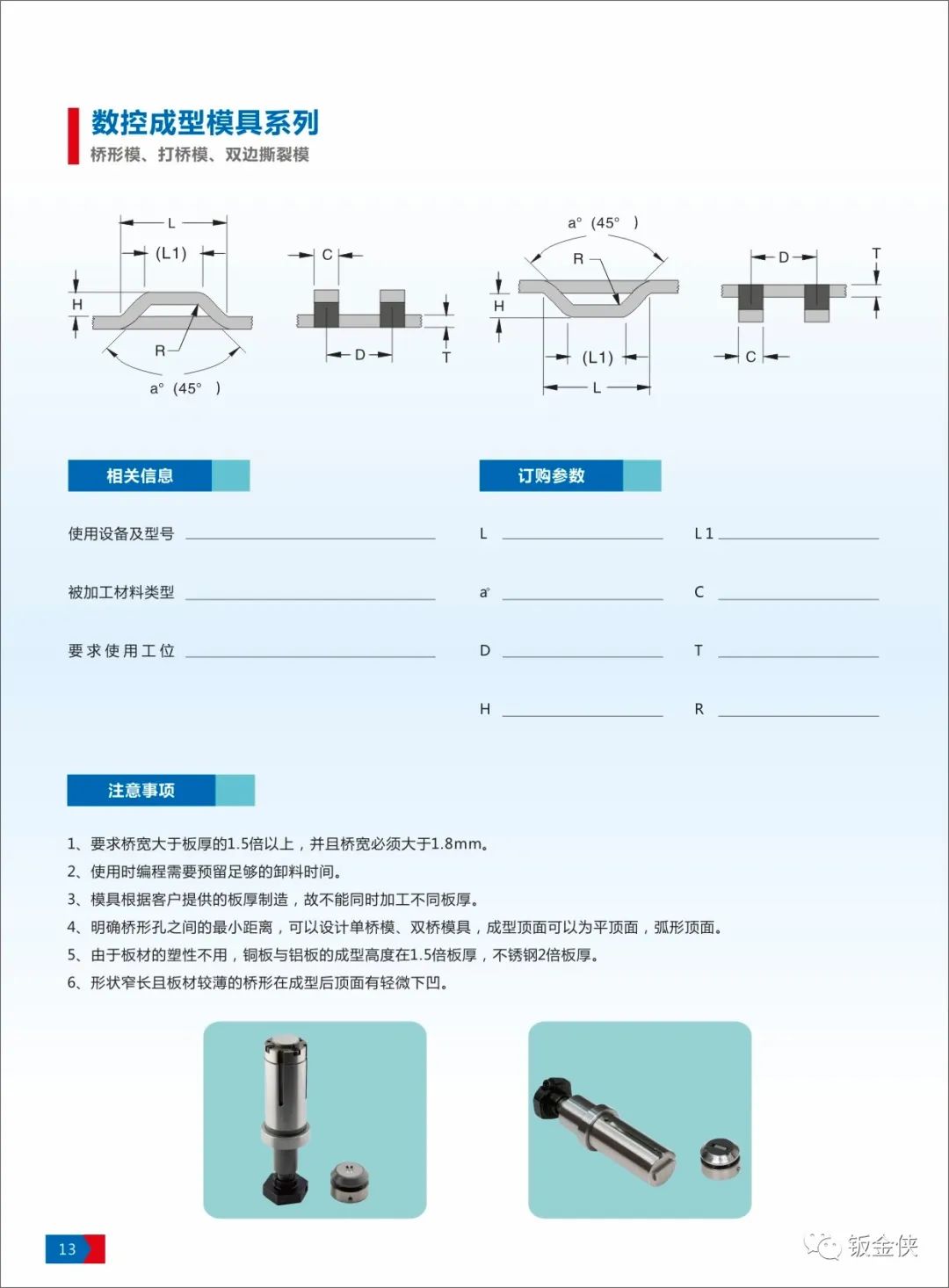

1，橋型模具要求橋面寬度大于板材厚度1,5倍。H≥1.5T ,特殊情況請洽東莞馬赫模具工程師

2，模具預留足夠的卸料時間

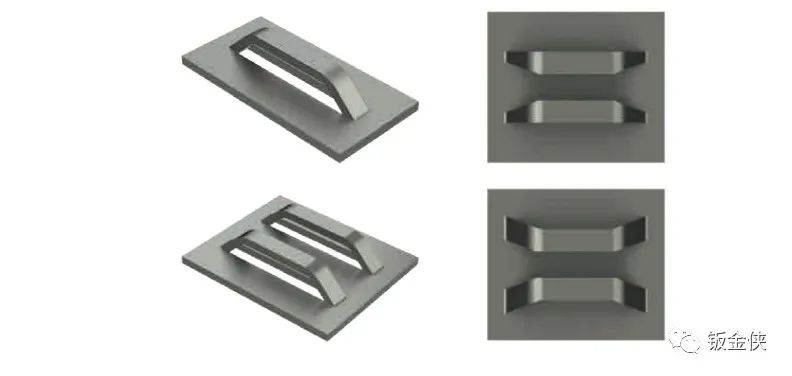

3，在已知橋型孔距之間的距離時, 可選單橋模具 雙橋.橋面形狀可選擇 平頂式樣或弧型式樣

4，單一橋型模具針對單一板材厚度的模具，不建議用戶一套模具配合多種板厚（* 此項行為可能帶來模具損壞）

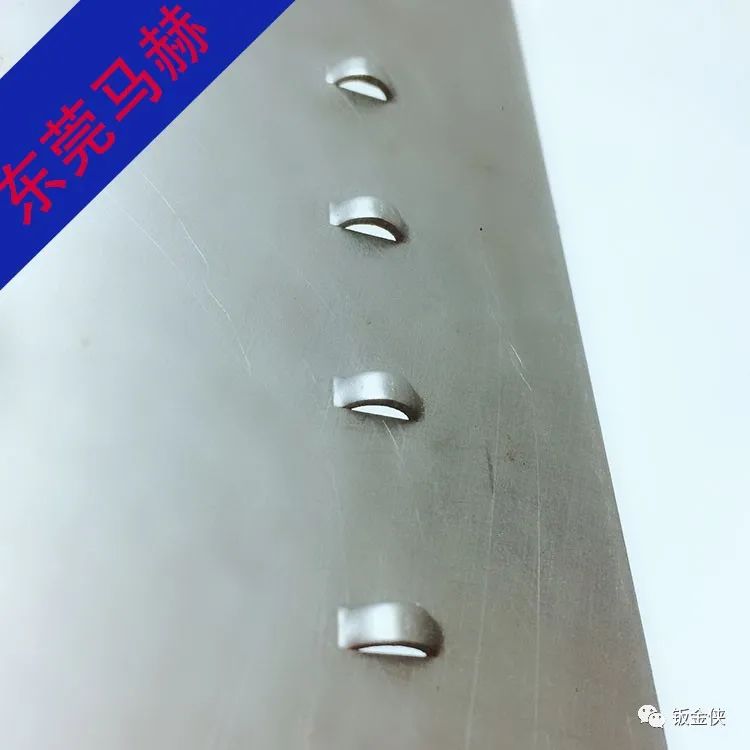

TIPS: 形狀窄（寬度窄）+長度長+板材較薄時候容易在橋型成型后頂面有輕微的下凹。

Bridge style lance and forms can be used for shear stops, locators, card guides, dividers, ventilation and wire tie downs.

INFORMATION NEEDED

• Machine model

• Material thickness and type

• Dimensional drawing or electronic

file for relief

• Top, side and end views

• Form-up or form-down

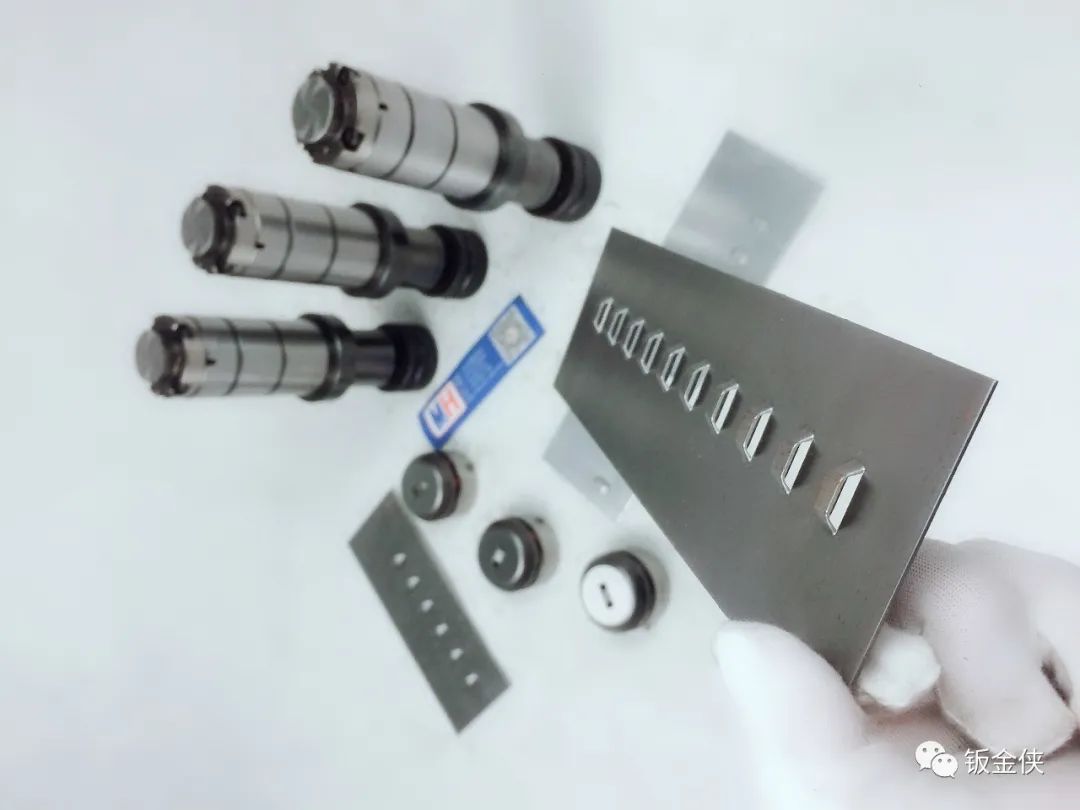

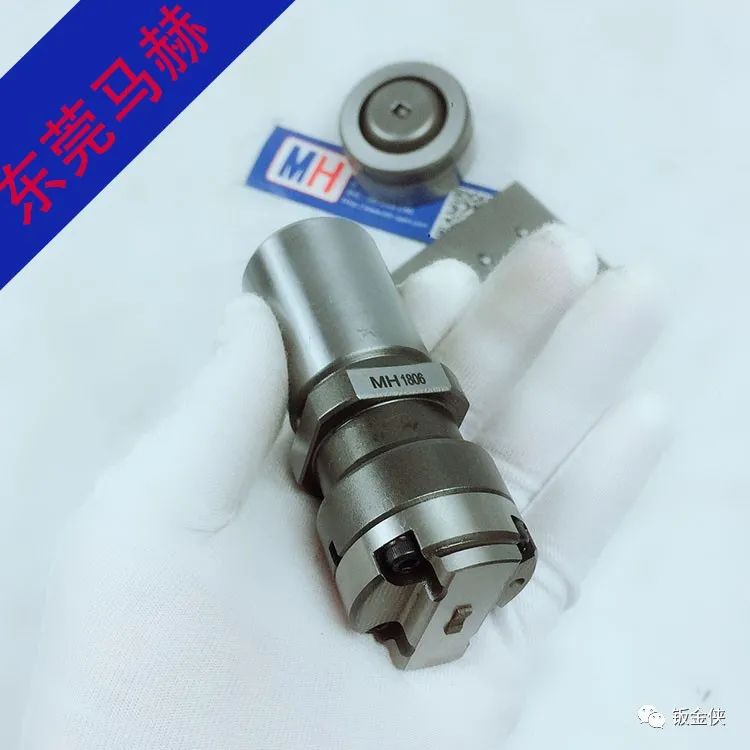

（厚塔85-AMADA系列橋型模具）

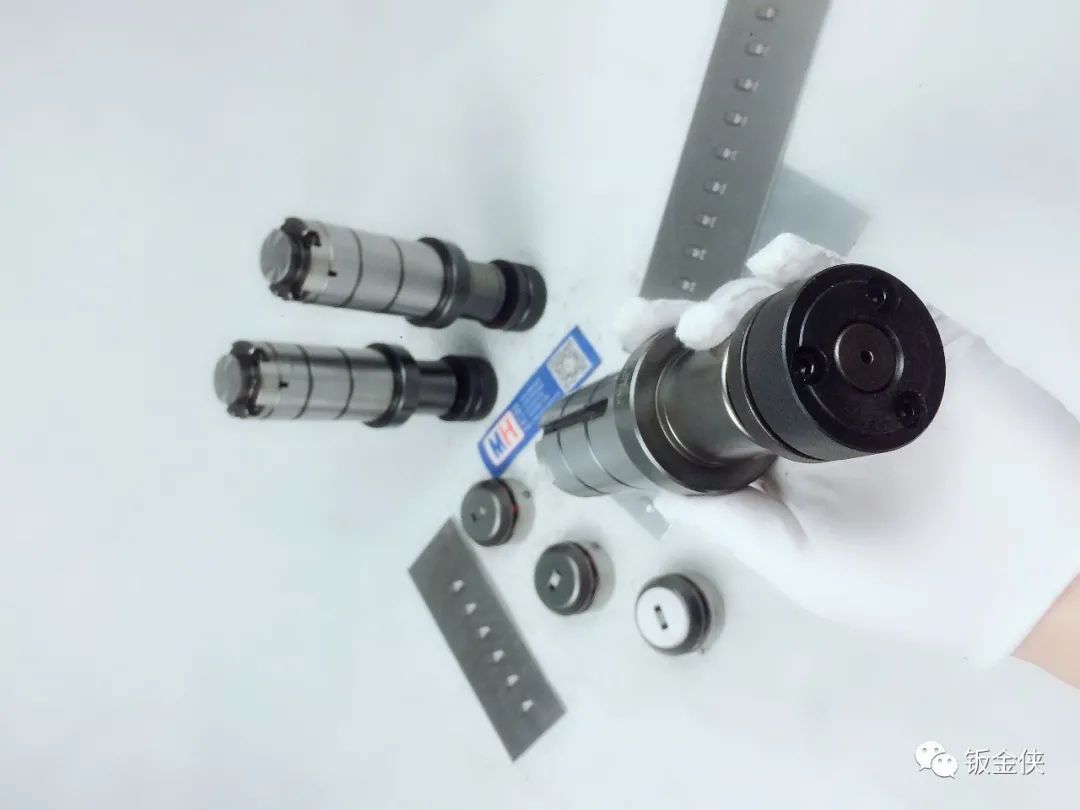

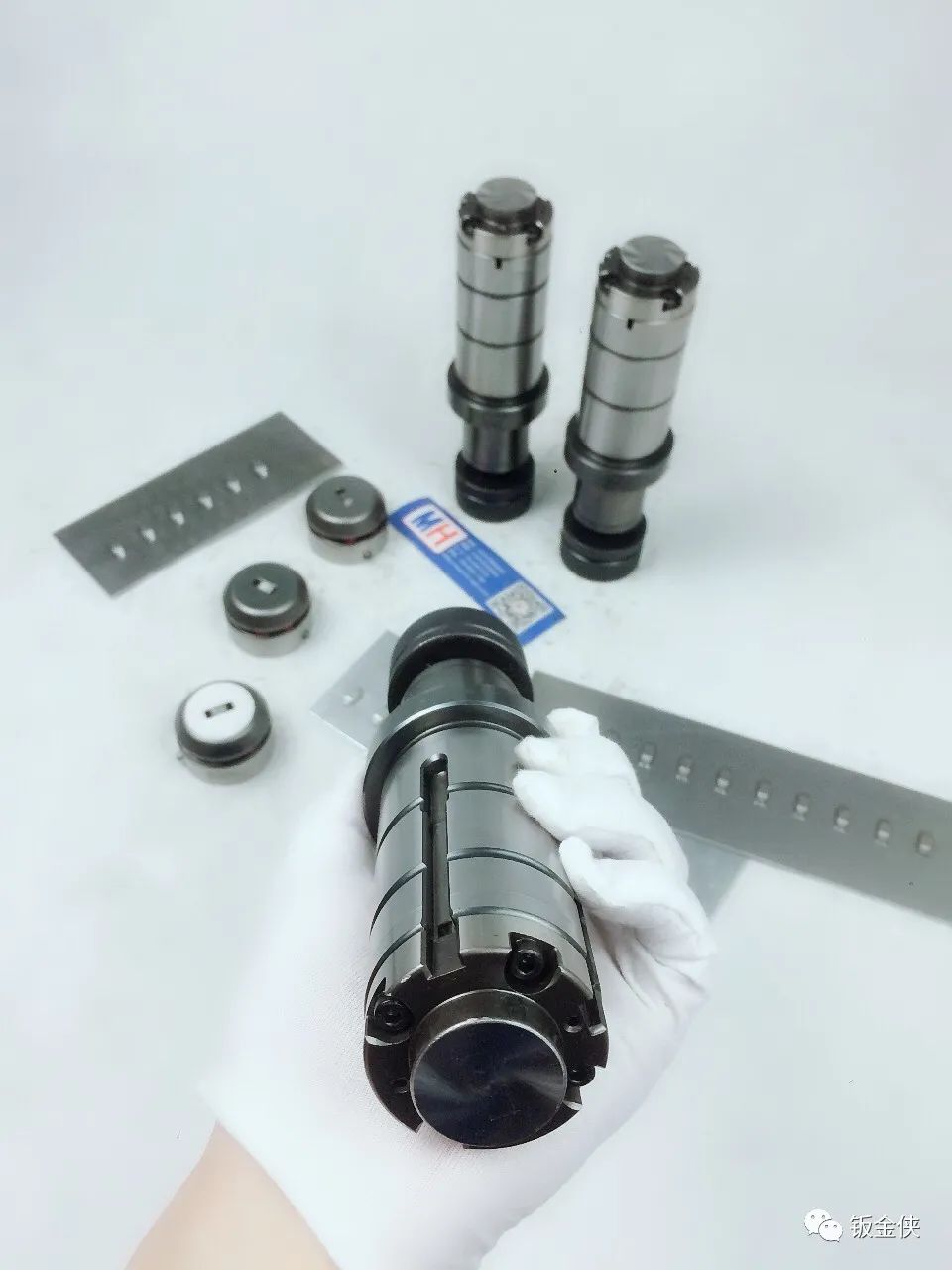

（村田系列-114系列橋型模具）




更多模具技術問題，請聯系東莞馬赫業務擔當和售后工程師！或發送郵件到mahoo2007@163.com，我們樂于與您共同分享數控沖床模具信息。
