東莞馬赫在用戶訂購數控沖床夾鉗時候，經常會有客戶說需要訂購數控沖床夾鉗，但是數控沖床夾鉗和數控沖床模具，數控折彎模具有很大的差異性：數控沖床模具，各個部件如：打擊頭、彈簧、沖頭、下模、導套等都有明確的定義，折彎模具有折彎上模，折彎下模，甚至有特定的模具代號：如 109(88度直劍刀） 、10870（30度直劍刀）等等，但是針對數控沖床夾鉗，客戶需要的部件較沒有明確，切實的稱謂，導致客戶需要不斷的同工程確認部件，這影響到客戶的訂購效率。數控沖床夾鉗會影響到數控沖床的使用，相應的折彎、焊接、打磨、噴涂等相應的環節都會受到相應的影響。


           我司工程和營銷部們要求，根據用戶的實際情況，特整理出來數控沖床夾鉗的相關定義，以便客戶更加方便的選用相應的部件。

           本文為東莞馬赫原創文章，謝絕同行轉載，謝謝！

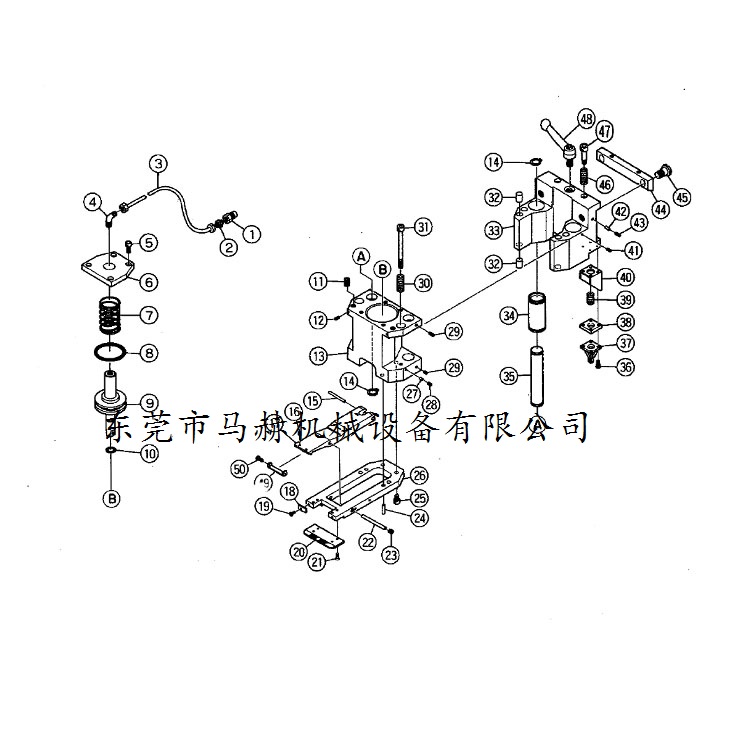

          單個夾鉗：指的一個完整獨立的夾鉗，是一個數控沖床加持板材零部件的總成，能滿足工件的加持要求。


        U型鉗體（不包含擋塊和下齒板）：數控沖床夾鉗的支撐部分，位于夾鉗底部的U型零件。圖示編號26

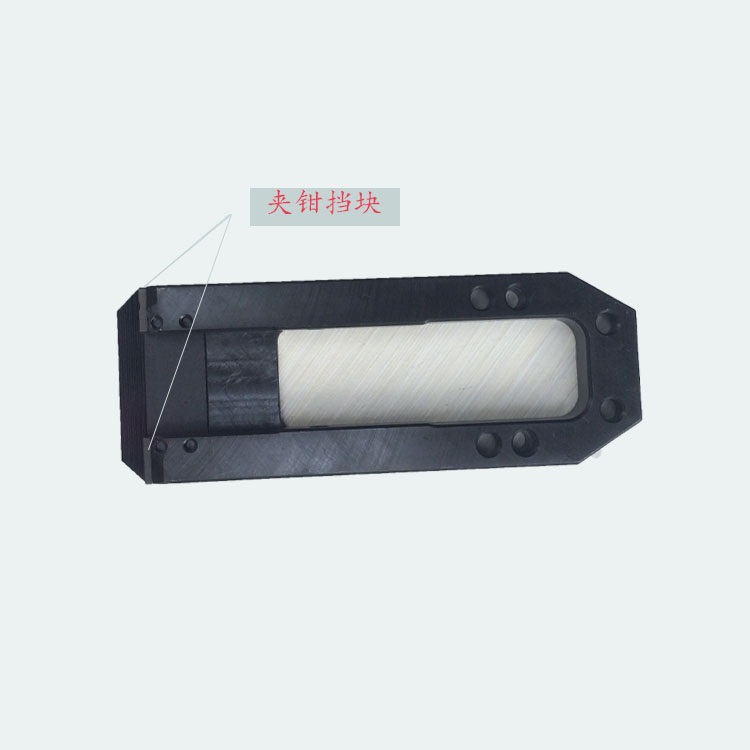

        夾鉗擋塊：如圖所示，U型鉗體前段的擋塊，是板材定位的基準面之一（另外基準面為機床氣動擋塊），圖示編號 18

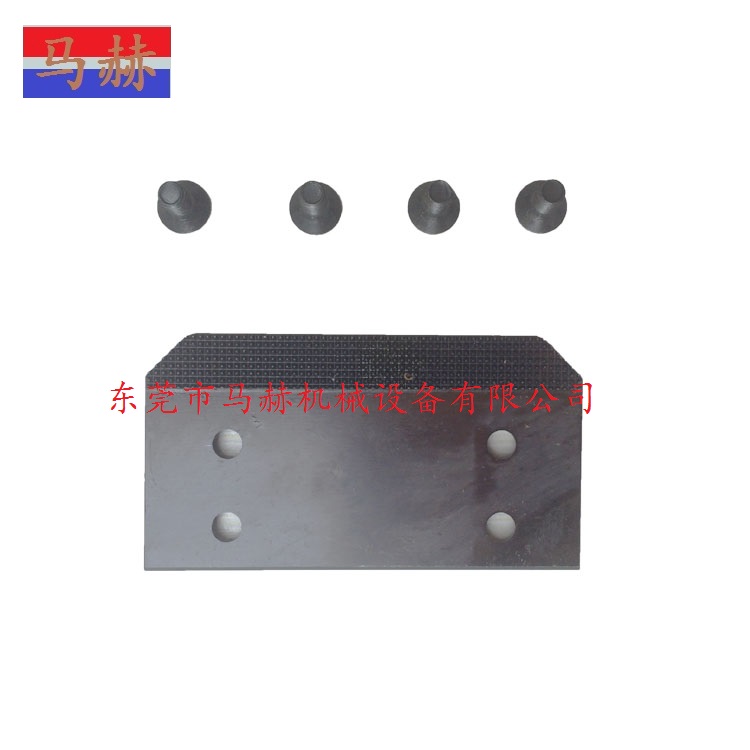

       下齒板：用來加持板材的固定零件，加工時居于板材下端。圖示編號 20

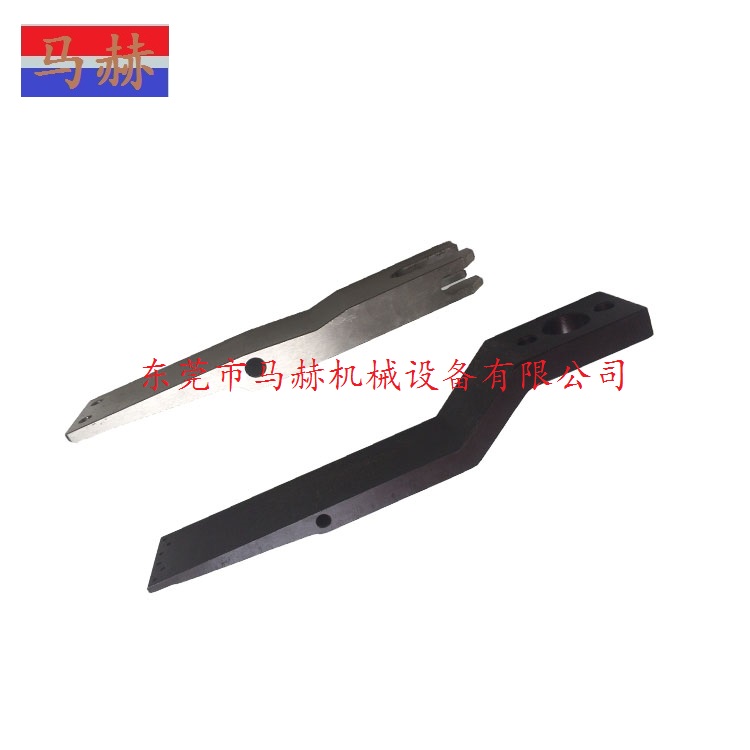

       上齒板(夾舌）：與U型鉗體配合的工件，同下齒板共同形成對板材的加持。圖示編號 17




  夾鉗體：囊括數控沖床夾鉗除氣缸組件以外的零件總成，包含：U型鉗體，上齒板夾舌 上下齒板，擋塊，定位銷的零件組成。
