折彎件常見缺陷有哪些？如何處理及預防？-2


     對此采取的工藝措施為：①對于圓孔，若L≥2t，孔可在工件壓彎前成形，若出現輕微孔變形，需鉆床重新穿孔；若L＜2t，需要工件壓型完成后再鉆孔。

②對于長圓孔，按照上述圓孔情形處理，一般情況下，保證圓孔長度不大于板件寬度（沿折彎線方向）的20%，即La≤0.2Lb，

但特殊情況下需根據工件實際形狀加以具體分析

（2）非剪切件的折裂預防：

　　鋼板在軋制過程中形成的纖維組織，由于其方向性，使材料力學性能產生各向異性。在車間實際操作過程中，當纖維方向與折彎線方向平行時，

材料的抗拉強度較差，容易造成圓角處折裂。對此采取的工藝措施為：①若受材料整體外形限制時，使得組織纖維方向與折彎線方向平行，需增加折彎圓角半徑，

至少為板材最小彎曲半徑的2倍。②當組織纖維方向與折彎線垂直時，材料具有較大抗拉強度，折彎圓角半徑可為最小彎曲半徑。③壓彎雙向工件時，

須使組織纖維方向與折彎線方向成一定的夾角。

　　（3）折彎工件增加工藝孔：

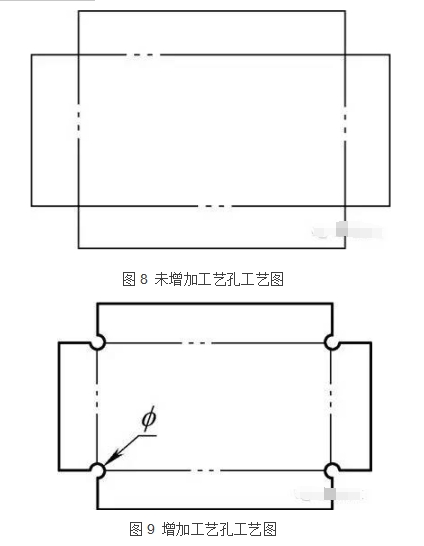

　　工件折彎線沿其某一邊緣線，如圖8所示，其中雙點劃線為折彎線，若直接在折彎機上進行壓彎處理，會出現帶料撕裂情況。須增加工藝孔進行預防，

如圖9所示，其中φ 為直徑，雙點劃線為折彎線，同時規范工藝孔直徑。對此采取的工藝措施為：在折彎工件上拐角處沿折彎線方向增加工藝孔，

其工藝孔直徑約為板厚的1.5～2.0倍。




（4）干涉和抗刀：
　　如圖10所示，其中H為折彎工件高度，B為其寬度，當H≤B時，折彎工件可能因工件高度過高，接觸數控折彎機面板，發生干涉現象；

當H≥B時，除發生干涉情況外，若工件較小，折彎直邊也可能會接觸折彎機上刀，發生抗刀現象。




當折彎工件發生干涉或抗刀現象時，強制施加外力會導致工件折彎角度達不到要求。對此采取的工藝措施為：①對于干涉現象，

采用折彎反變形法，第一刀工序先在工件中間折鈍角，第二、三刀工序進行兩邊折彎，第四刀工序反壓中間（ 第一刀反面）至平。

②對于抗刀現象，可更換直板上刀，使用彎刀進行折彎，如圖11所示，其中H為折彎工件高度，B為其寬度。




（5）異形件折彎線定位：

　　部分折彎件因外形尺寸復雜，出現非直邊、與折彎線相交等情況，會導致工件下料折彎時邊緣難以觸碰數控折彎機擋尺及手工劃折彎線困難。

對此采取的工藝措施為：①中薄板下料時準備。中薄板件可選擇激光切割機或者精細等離子切割機下料，下料時直接在工件上割出折彎標記割縫，

此割縫對薄板影響較小，能后期修復。②厚板下料后準備。切割一件和原異形件相同的工件作為劃線工裝樣板，厚度要求一般為2～4mm，

在折彎線處割出V形口，方便定位劃線。

　　3. 結語

　　根據車間生產過程， 結合工作經驗，對折彎工件常見缺陷及工藝性問題預防提出合理的解決措施，這些工藝措施經生產驗證，

能滿足質量要求并提高工件質量。
